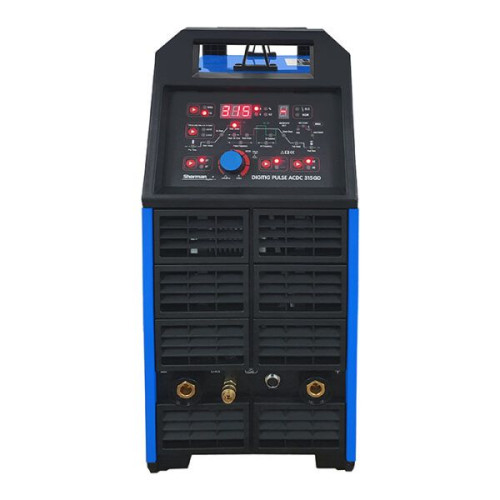

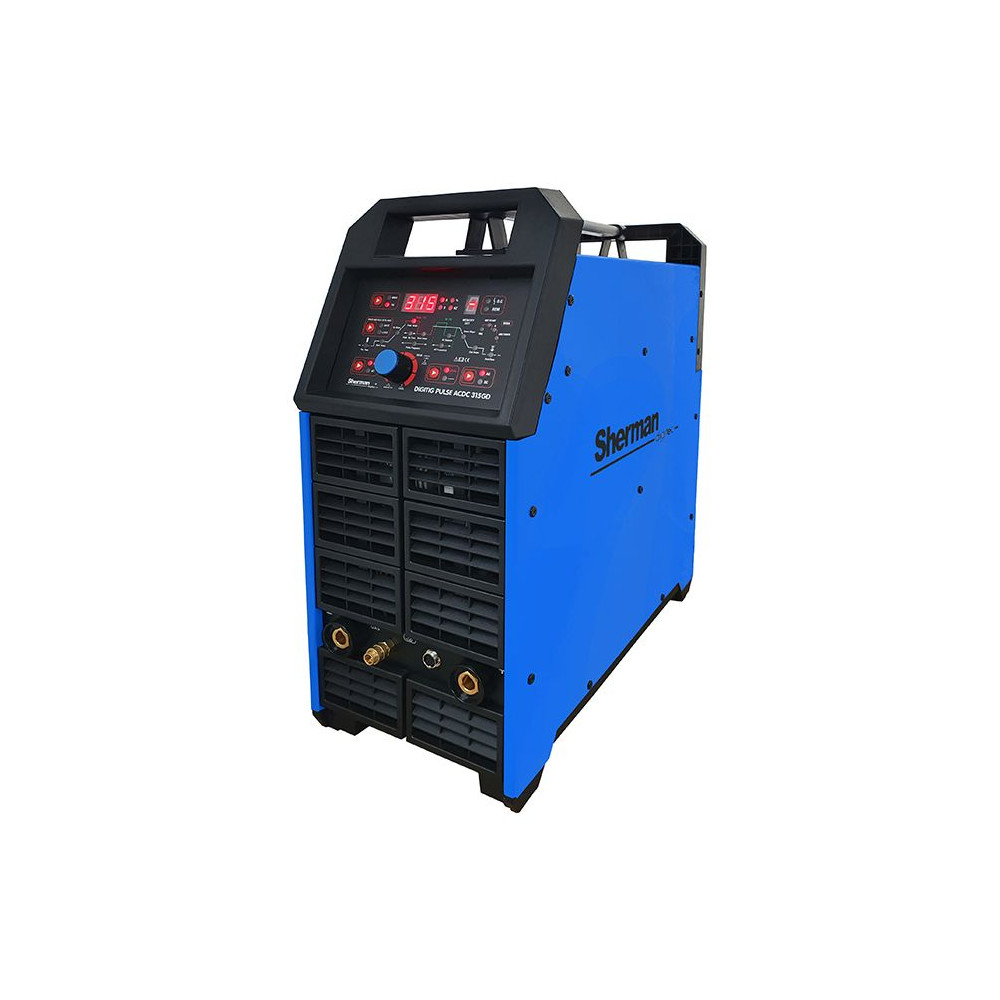

Cyfrowa spawarka Sherman DIGITIG 315GD Pulse AC/DC służy do spawania ręcznego metodą TIG stali i metali kolorowych prądem stałym (DC) oraz przemiennym (AC), a także spawania metodą MMA (elektrodą otuloną).
Cechy główne:
- zasilanie: 400 V
- zabezpieczenie: 25 A
- rodzaj prądu TIG: AC / DC
- max prąd spawania TIG: 315 A
- funkcja PULS
Jest urządzeniem najnowszej generacji, przeznaczonym do zastosowań profesjonalnych. Umożliwia pełną cyfrową regulację i sterowanie parametrami spawalniczymi charakterystyki łuku oraz pulsu. W projektowaniu i konstrukcji urządzenia wykorzystano najnowsze osiągnięcia w zakresie technologii PWM (modulacja szerokości impulsów) oraz modułów IGBT (tranzystory bipolarne z izolowaną bramką).
Funkcje urządzenia:
- funkcja PULS - spawanie prądem pulsacyjnym
- sterowanie cyfrowe
- funkcja Fan Stop - wyłącza wentylator przy niskim obciążeniu spawarki, co powoduje obniżenie hałasu i poprawia komfort użytkowania urządzenia
- bezstykowe zajarzanie łuku - HF
- funkcja pamięci - do 20 zestawów ustawień parametrów oraz pamięć ostatniego ustawienia
- funkcja 2T/4T
- 5-metrowy uchwyt spawalniczy TIG
- narastanie prądu i opadanie prądu
- regulacja czasu przedwypływu i powypływu gazu
- funkcja czyszczenia elektrody
- regulacja częstotliwości prądu spawania
- spawanie prądem przemiennym
- funkcja VRD dla metody MMA - obniżone napięcie wyjściowe
- funkcja Hot Start - funkcja ułatwiająca inicjację łuku elektrycznego
- funkcja Arc Force - funkcja ułatwiająca prowadzenie i utrzymanie łuku elektrycznego, zwłaszcza w przypadku materiałów i/lub elektrod trudno spawalnych np. materiałów skorodowanych, niedoczyszczonych, elektrod zasadowych, kwaśnych itp.
W trybie dwutaktu (2T) po wciśnięciu przycisku w uchwycie i zajarzeniu łuku spawanie należy prowadzić z naciśniętym przyciskiem. Zwolnienie przycisku na uchwycie spowoduje zakończenie procesu spawania.
W trybie czterotaktu (4T) należy wcisnąć przycisk na uchwycie palnika i zajarzyć łuk. Po poprawnym zajarzeniu łuku można zwolnić przycisk i spawanie prowadzić ze zwolnionym przyciskiem. Aby zakończyć spawanie należy nacisnąć i zwolnić przycisk w uchwycie.

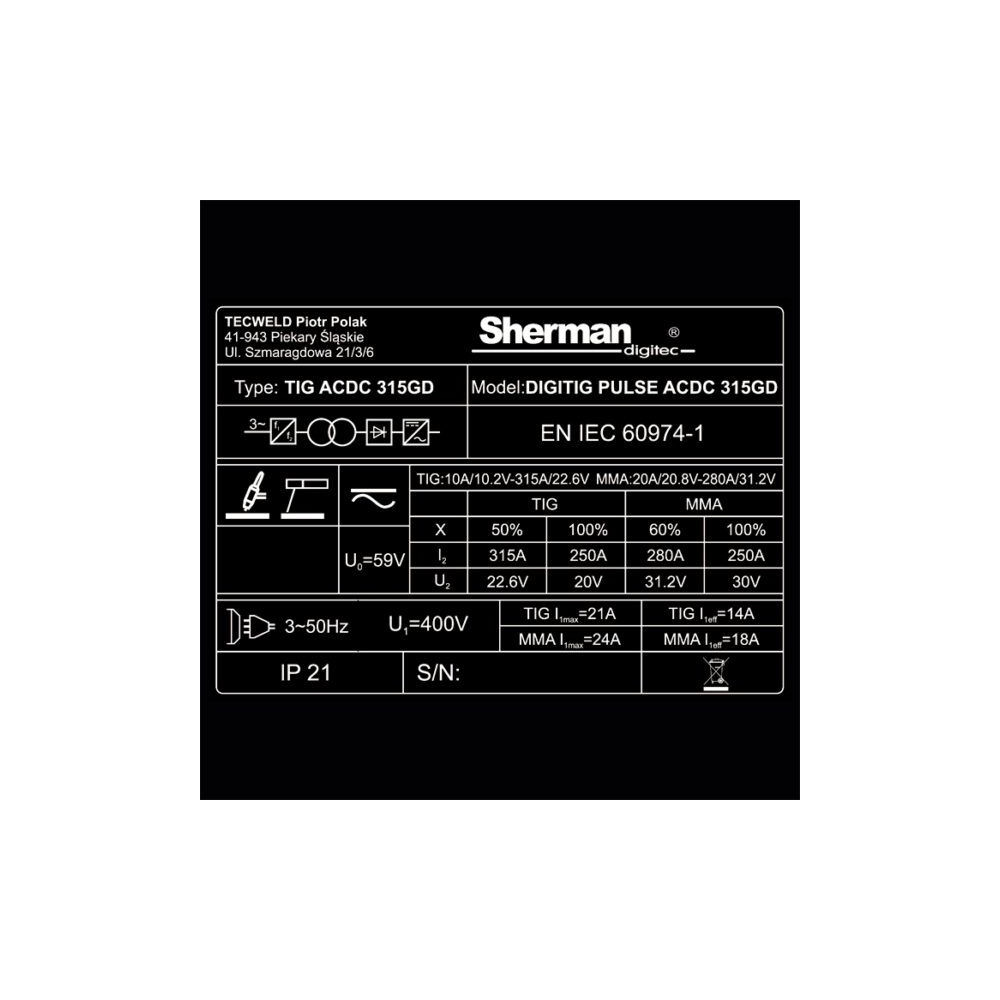

Parametry techniczne:
- Metody spawania: TIG HF AC, TIG HF DC, MMA DC
- Napięcie zasilania: AC 3×400 V / ±10% 50 Hz
- Zabezpieczenie sieci: 25 A
- Prąd spawania TIG: 10 - 315 A
- Prąd spawania MMA: 20 - 280 A
- Cykl pracy TIG: 50%
- Cykl pracy MMA: 60%
- Napięcie w stanie bez obciążenia: 59 V
- Napięcie w stanie bez obciążenia z VRD: 20 V
- Czas narastania prądu: 0 – 15 s
- Prąd początkowy: 10 - 315 A
- Prąd podstawy: 5 - 95% prądu spawania
- Czas opadania prądu: 0 - 25 s
- Czas narastania prądu: 0 - 15 s
- Prąd krateru: 10 - 315 A
- Przedwypływ gazu: 0,1 – 1 s
- Powypływ gazu TIG: 0 – 15 s
- Częstotliwość pulsu TIG: 0,5 – 200 Hz
- Szerokość pulsu TIG: 10-90%
- Częstotliwość AC: 40 – 200 Hz
- Balans AC: 30-70%
- Max pobór mocy MMA: 8,8 kVA
- Max pobór mocy TIG: 8,5 kVA
- Max pobór prądu MMA: 24 A
- Max pobór prądu TIG: 21 A
- Arc Force: 0 – 10
- Hot Start: 0 – 10
- Technologia wykonania: IGBT
- Stopień ochrony: IP21
- Waga netto / brutto: 29,5 / 37,76 kg
- Wymiary (D x SZ x W): 56,5 x 24 x 58,5 cm

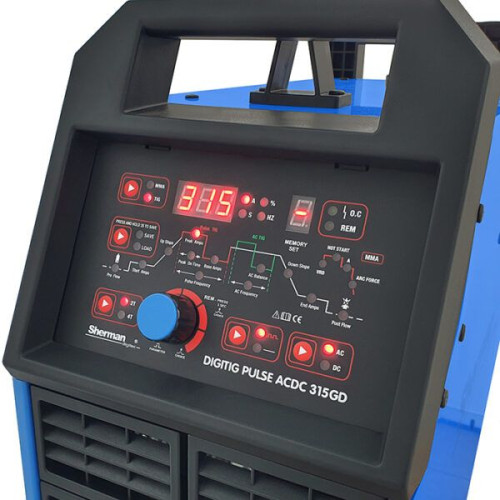

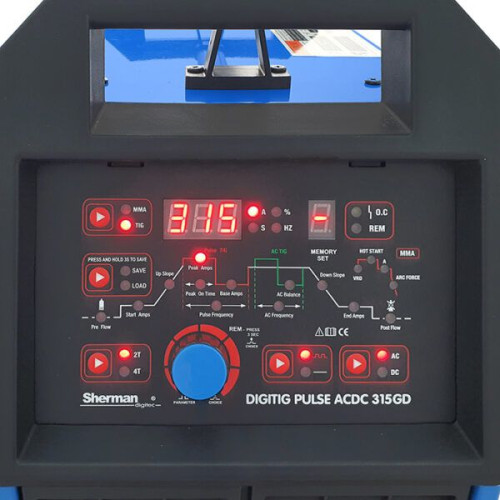

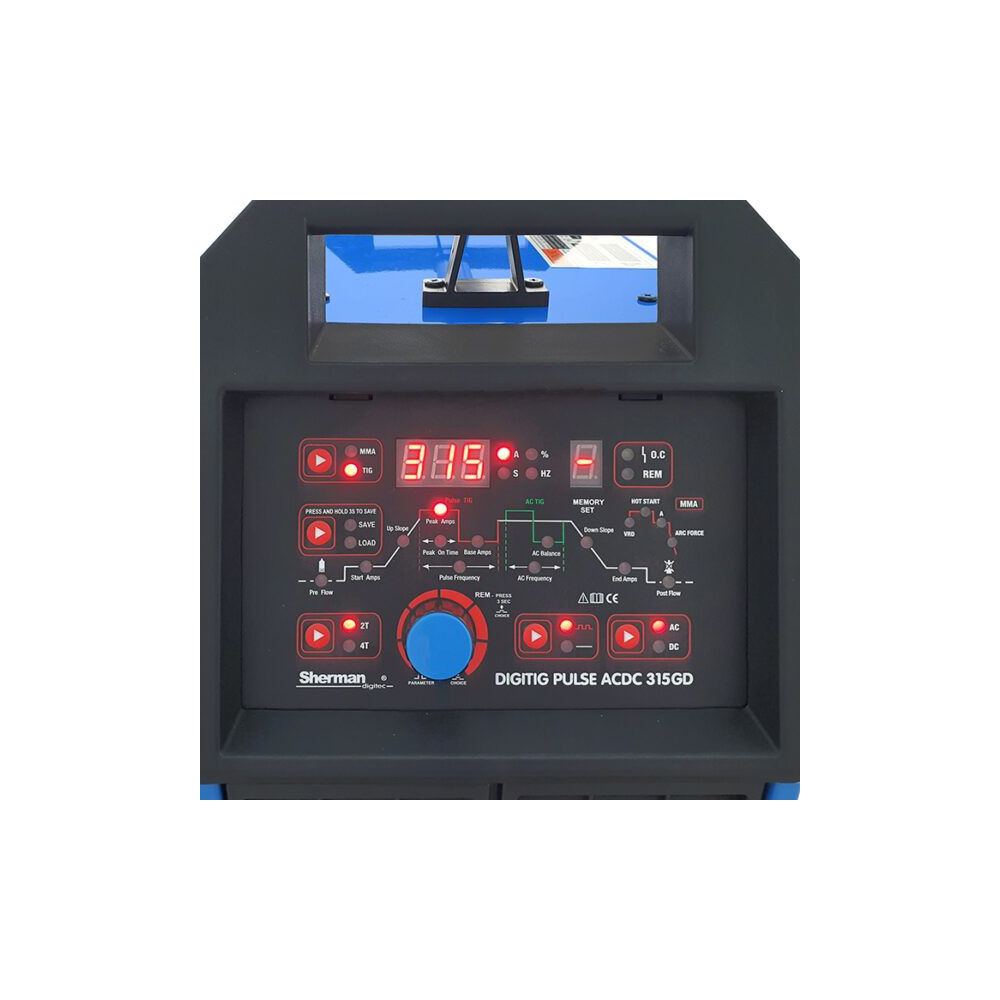

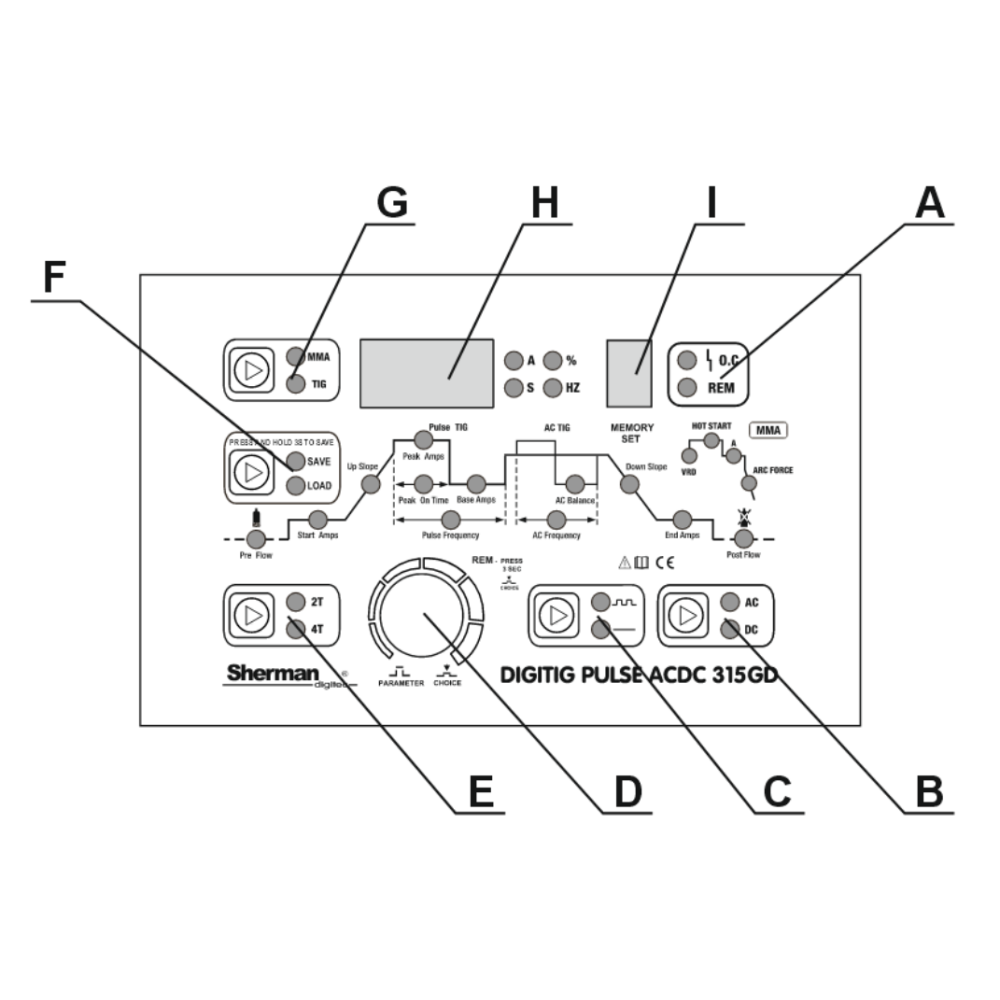

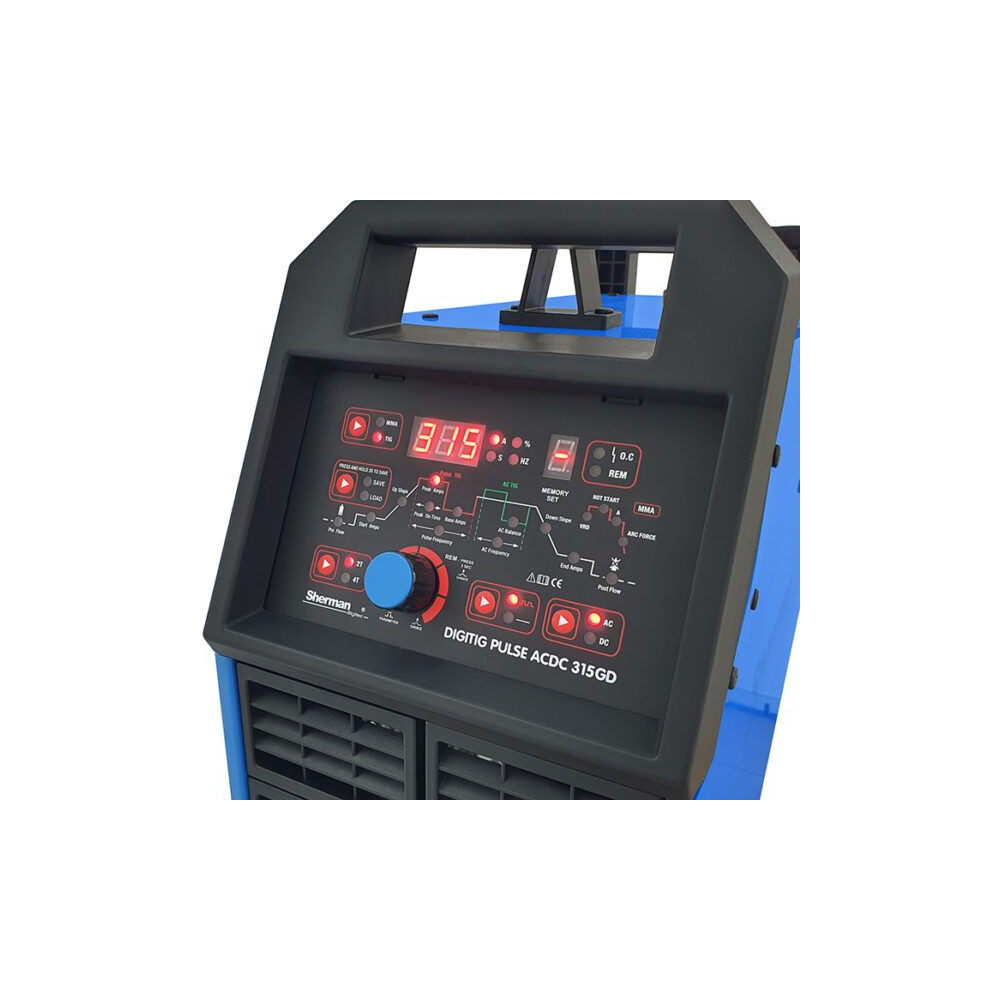

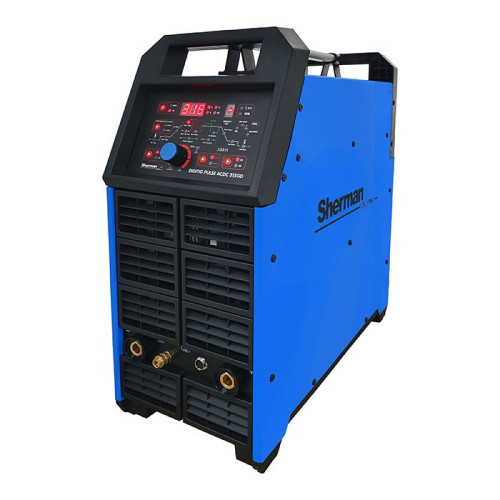

Opis panelu sterowania (grafika w galerii):
- A – diody kontrolne
- B – przycisk wyboru rodzaju prądu spawania (AC / DC)
- C – przycisk włączania / wyłączania pulsu
- D – pokrętło regulacji
- E – przycisk wyboru trybu pracy źródła (dwutakt/czterotakt) / VRD
- F – pamięć ustawień
- G – przycisk wyboru metody spawania
- H – wyświetlacz parametrów spawania
- I – wyświetlacz pamięci zestawu parametrów
Źródło prądu zostało zbudowane na tranzystorach IGBT zapewniających minimum zakłóceń elektromagnetycznych, małe straty mocy w układach podstawowych, umożliwiających zwiększenie wydajności i niezawodności źródła prądu. Bardzo wysoka wydajność, przekładająca się bezpośrednio na mniejsze zużycie energii, oraz wysoka częstotliwość przełączania, zapewniają błyskawiczne dostosowanie prądu do zmian parametrów w czasie spawania.

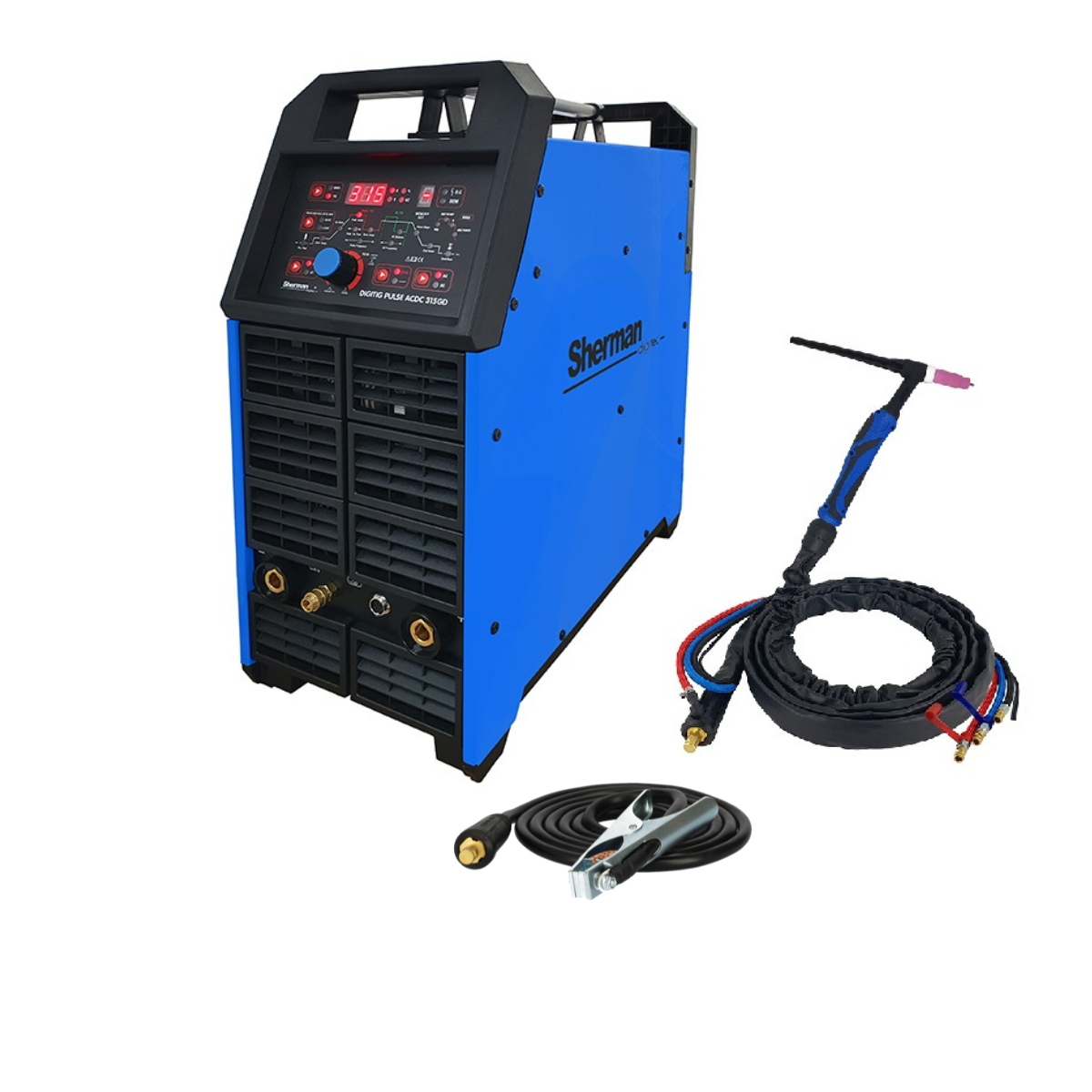

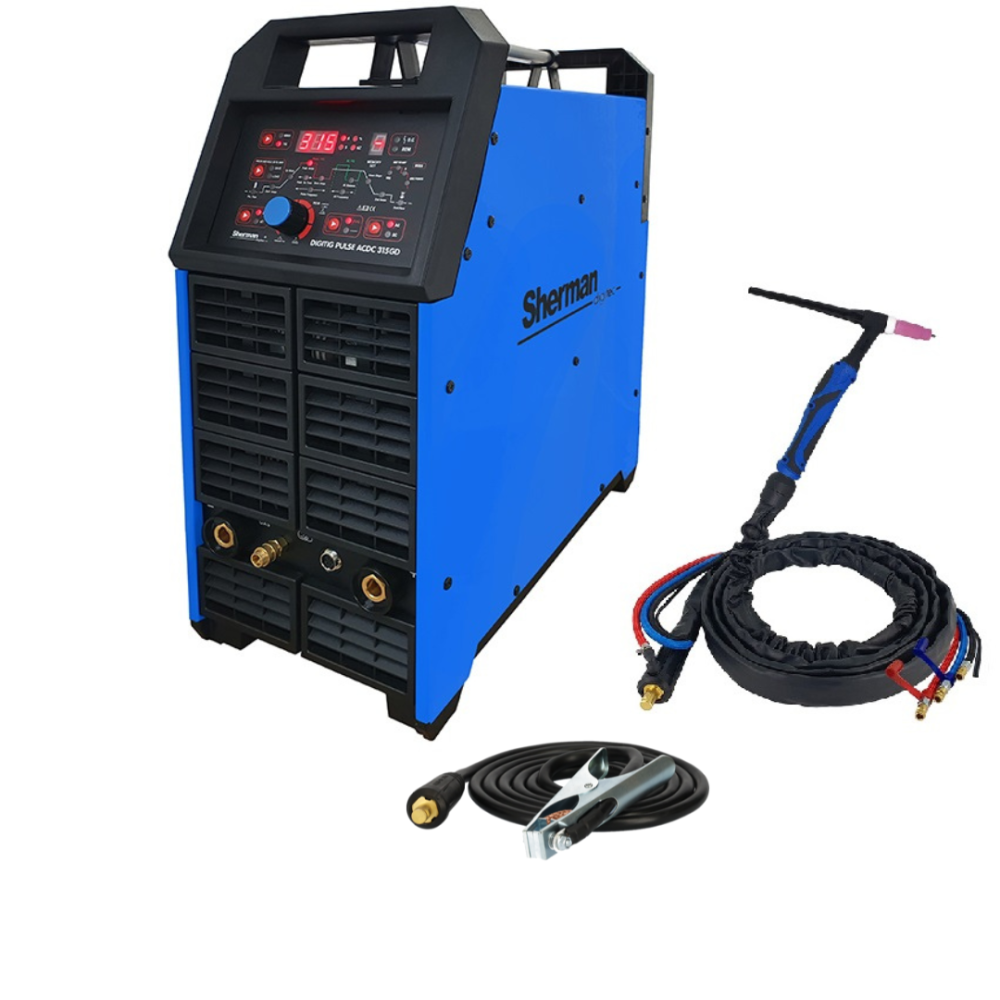

Wyposażenie standardowe:
- urządzenie spawalnicze
- uchwyt spawalniczy TIG T-18 / 5 m
- przewód masowy z zaciskiem kleszczowym / wtyk 35-50 / OS 35 mm2 / 3 m
- instrukcja obsługi w języku polskim

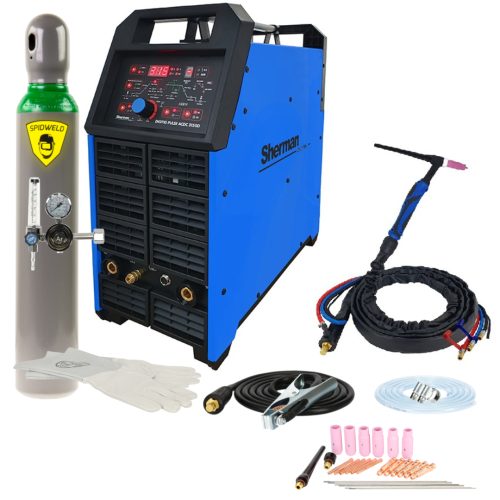

Pakiet akcesoriów 1:
- reduktor gazu z rotametrem
- butla ARGON 8 litrów (nowa, pełna, 10-letnia legalizacja, kołpak chroniący zawór)
- rękawice spawalnicze 1 para
- elektroda wolframowa fi 1,6 / 2,0 / 2,4 mm / po 2 szt. każdej
- tulejka zaciskowa fi 1,6 / 2,0 / 2,4 mm / po 2 szt. każdej
- łącznik prądowy fi 1,6 / 2,0 / 2,4 mm / po 2 szt. każdego
- dysze ceramiczne nr 6 / 7 / 8 / po 2 szt. każdej
- korek krótki i długi / po 1 szt.
- wąż do podłączenia gazu + opaski zaciskowe
Pakiet akcesoriów 2:
- przyłbica samościemniająca 718G
- reduktor gazu z rotametrem
- butla ARGON 8 litrów (nowa, pełna, 10-letnia legalizacja, kołpak chroniący zawór)
- rękawice spawalnicze 1 para
- elektroda wolframowa fi 1,6 / 2,0 / 2,4 mm / po 2 szt. każdej
- tulejka zaciskowa fi 1,6 / 2,0 / 2,4 mm / po 2 szt. każdej
- łącznik prądowy fi 1,6 / 2,0 / 2,4 mm / po 2 szt. każdego
- dysze ceramiczne nr 6 / 7 / 8 / po 2 szt. każdej
- korek krótki i długi / po 1 szt.
- wąż do podłączenia gazu + opaski zaciskowe
Pakiet akcesoriów 3:
- drut TIG do stali czarnej 2,0 mm / 1,0 kg
- drut TIG 308LSi do stali nierdzewnej 2,0 mm / 1,0 kg
- drut TIG AlMg5 do aluminium 2,0 mm / 1,0 kg
- przyłbica samościemniająca 718G
- reduktor gazu z rotametrem
- butla ARGON 8 litrów (nowa, pełna, 10-letnia legalizacja, kołpak chroniący zawór)
- rękawice spawalnicze 1 para
- elektroda wolframowa fi 1,6 / 2,0 / 2,4 mm / po 2 szt. każdej
- tulejka zaciskowa fi 1,6 / 2,0 / 2,4 mm / po 2 szt. każdej
- łącznik prądowy fi 1,6 / 2,0 / 2,4 mm / po 2 szt. każdego
- dysze ceramiczne nr 6 / 7 / 8 / po 2 szt. każdej
- korek krótki i długi / po 1 szt.
- wąż do podłączenia gazu + opaski zaciskowe
