Do czego służy pozycjoner spawalniczy?
Spoinę najłatwiej wykonać wtedy, gdy leży poziomo przed spawaczem, czyli w pozycji podolnej. Przy prostych płaskich elementach nie ma z tym problemu. Kłopot zaczyna się przy detalach o złożonym kształcie: wspornikach, kołnierzach, korpusach, elementach z kilkoma spoinami w różnych płaszczyznach. Bez pozycjonera trzeba albo co chwilę przestawiać detal, albo spawać w pozycji pionowej i pułapowej, co jest trudniejsze i bardziej męczące.
Pozycjoner odwraca tę zależność. To detal zmienia położenie, a spawacz pracuje w jednym, wygodnym miejscu. Stół urządzenia obraca się wokół własnej osi i daje się pochylić, więc kolejne odcinki spoiny możesz ustawiać pod uchwytem bez zdejmowania elementu. W praktyce oznacza to mniej przerw na przestawianie, mniej pracy w wymuszonej pozycji ciała i spoinę, którą łatwiej poprowadzić równo na całej długości.
Druga sytuacja, w której pozycjoner bardzo pomaga, to spoiny obwodowe. Gdy detal obraca się z ustawioną prędkością, uchwyt może pozostawać niemal nieruchomy, a spoina powstaje w stałym tempie dookoła elementu. Ręcznie, obchodząc detal, trudno prowadzić spoinę tak równomiernie.
Jak zbudowane są pozycjonery spawalnicze?
Niezależnie od wielkości pozycjonery spawalnicze mają podobną budowę. Podstawą jest stabilny korpus, na którym osadzono stół obrotowy (tarczę). Stół ma otwory lub rowki do mocowania detalu, a w wielu modelach można na nim zamontować uchwyt szczękowy, który chwyta elementy okrągłe. Mechanizm pochylania pozwala zmienić kąt stołu względem podłoża, a napęd obraca stół z regulowaną prędkością.
Sterowanie obrotem odbywa się z panelu urządzenia, a w części modeli także pedałem nożnym. Pedał przydaje się szczególnie wtedy, gdy obie ręce są zajęte uchwytem i prowadzeniem spoiny. Kierunek obrotu, zakres regulacji prędkości i sposób sterowania różnią się między modelami, dlatego sprawdź je na karcie wybranego produktu.
Ważnym elementem jest przeniesienie masy. Podczas spawania prąd musi przepłynąć przez detal, który się obraca, więc przewód masowy nie może być na stałe przypięty do elementu w ruchu, ponieważ nawinąłby się na niego. Pozycjonery mają rozwiązanie, które przenosi masę na stół obrotowy. Sposób podłączenia przewodu masowego w danym modelu opisuje jego instrukcja.
Pozycjoner spawalniczy do rur i elementów okrągłych
Najczęstsze zastosowanie to prace przy rurach, kołnierzach i innych detalach obrotowych. Pozycjoner sprawdza się tu przy krótszych odcinkach, które da się pewnie zamocować na stole lub w uchwycie szczękowym.
Przykład z praktyki: musisz przyspawać kołnierz do krótkiego odcinka rury. Mocujesz rurę w uchwycie, pochylasz stół tak, żeby styk rury z kołnierzem znalazł się w wygodnym położeniu, i ustawiasz obrót. Uchwyt trzymasz w jednym miejscu, a spoina obwodowa powstaje w pozycji zbliżonej do podolnej przez cały obrót detalu. Jeśli spoinę wykonujesz w kilku ściegach, po każdym przejściu nie musisz nic odpinać ani przestawiać.
Inaczej wygląda praca przy długich rurach i zbiornikach, których nie da się zamocować na jednym stole. Do takich elementów służą obrotniki, na których detal leży na rolkach i obraca się wokół osi poziomej. Ofertę tych urządzeń znajdziesz w kategorii obrotniki spawalnicze.
Modele pozycjonerów dostępne w sklepie SPIDWELD

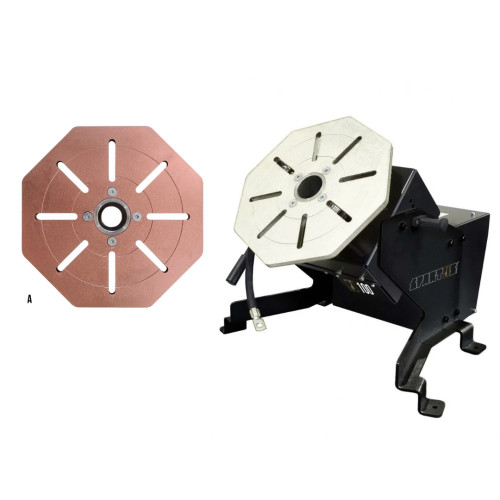

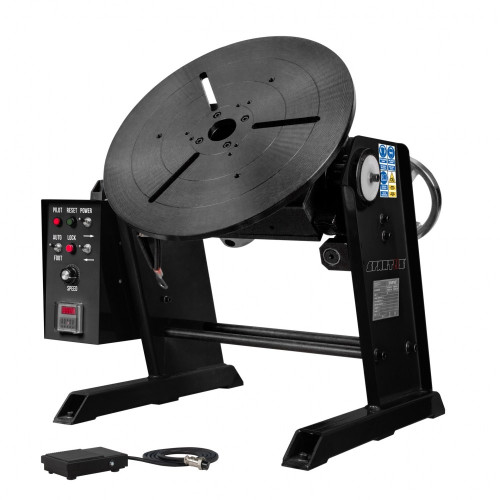

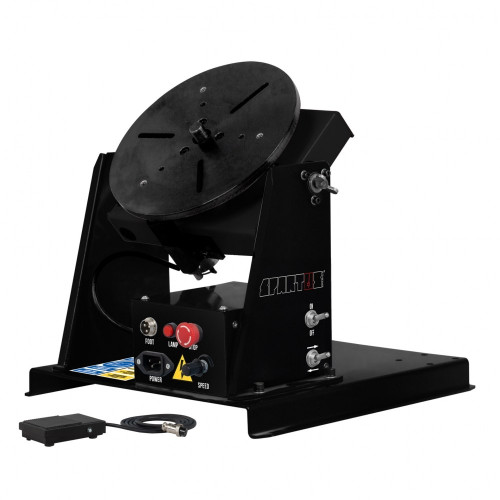

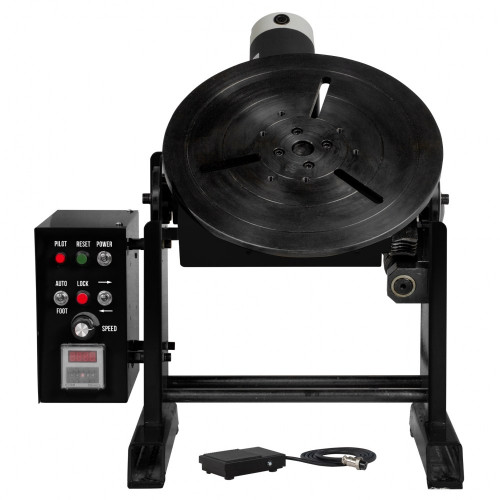

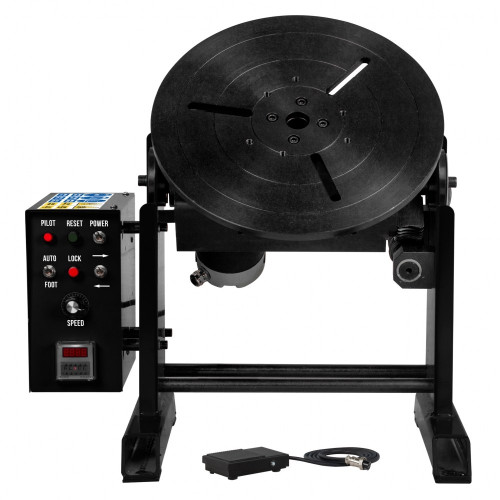

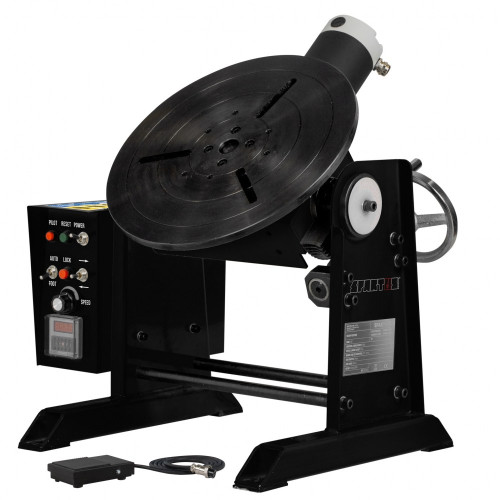

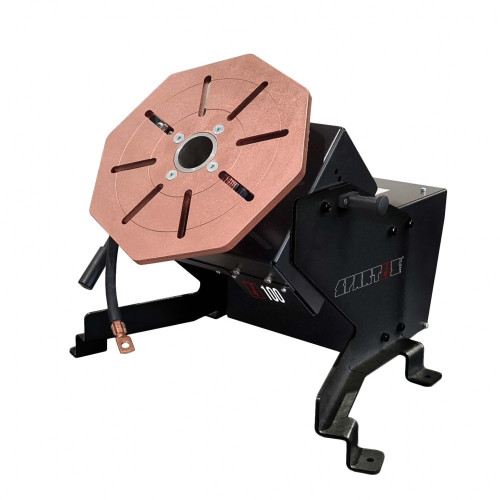

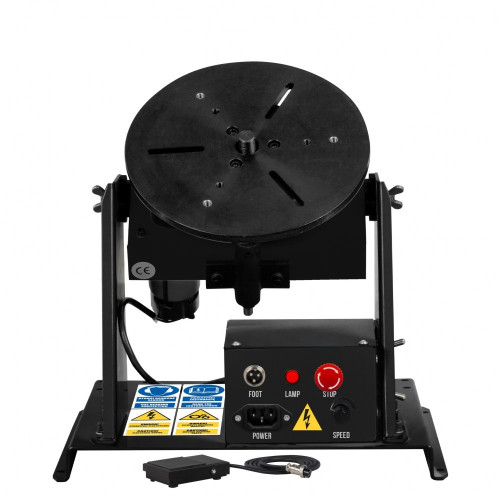

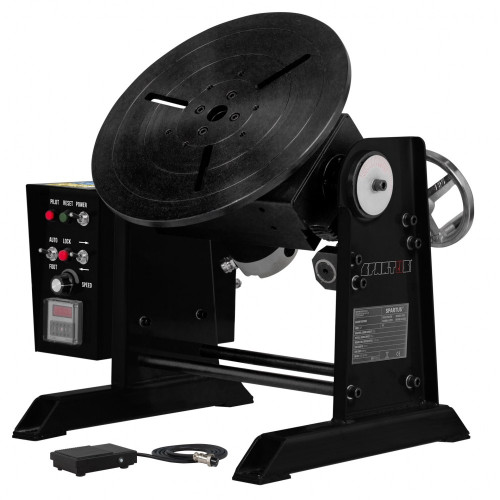

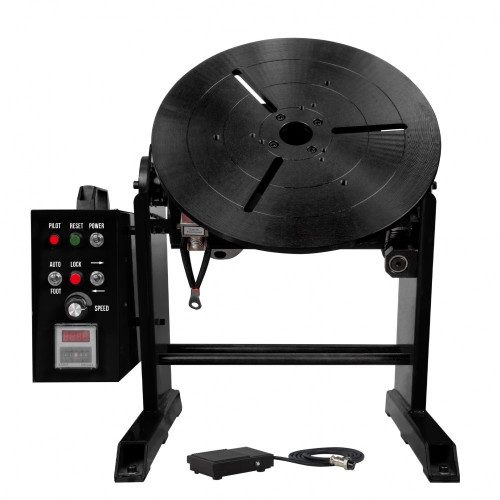

Wśród dostępnych w naszym sklepie pozycjonerów znajdziesz m.in. modele z serii Sherman BY i Spartus P oraz Magnum BY-10.
Modele różnią się wielkością stołu, dopuszczalnym obciążeniem, zakresem pochylenia, prędkością obrotu i sposobem sterowania. Te dane są podane na karcie każdego produktu. Przy wyborze opieraj się na nich, a nie na samym oznaczeniu modelu. Porównując dwa pozycjonery z różnych serii, zestaw obok siebie te same parametry: dopuszczalne obciążenie, zakres pochylenia, regulację prędkości i rodzaj zasilania.
Jak dobrać pozycjoner do swoich detali
Najpierw określ, jakie elementy spawasz najczęściej. Pozycjoner kupuje się pod typowy detal z Twojej pracowni, a nie pod jeden wyjątkowy element, który zdarza się raz w roku. Przy porównywaniu modeli zwróć uwagę na kilka rzeczy:
- dopuszczalne obciążenie: liczy się masa detalu razem z oprzyrządowaniem, np. uchwytem szczękowym i elementami mocującymi,
- położenie środka ciężkości: detal wysoki albo mocno wysunięty poza stół obciąża mechanizm pochylania bardziej niż płaski element o tej samej masie, a producenci podają zwykle, przy jakim położeniu środka ciężkości obowiązuje deklarowana nośność,
- wielkość stołu i sposób mocowania: stół musi pozwolić pewnie przytwierdzić detal, a przy elementach okrągłych przydaje się uchwyt szczękowy,
- zakres pochylenia i regulacja prędkości obrotu: od nich zależy, w jakich położeniach ustawisz spoinę i czy dopasujesz tempo obrotu do metody i grubości materiału,
- sterowanie i zasilanie: pedał nożny, panel, wymagane zasilanie elektryczne w warsztacie.
Rozsądnie jest zostawić zapas nośności, zamiast wybierać model, który pracuje na granicy swoich możliwości. Pozycjoner obciążony zbyt mocno może nierówno obracać detal, a pochylony stół z ciężkim elementem wymaga stabilnego, dobrze ustawionego urządzenia.
Pozycjoner przy spawaniu MIG/MAG i TIG
Przy spawaniu MIG/MAG drut jest podawany w sposób ciągły, a jakość spoiny zależy w dużej mierze od stałej prędkości prowadzenia. Pozycjoner obraca detal równo, więc łatwiej utrzymać jednakowe tempo i wygląd spoiny na całym obwodzie. Uchwyt możesz trzymać ręcznie albo zamocować go w stałym położeniu nad detalem. Do takiej pracy dobierz odpowiedni uchwyt spawalniczy MIG/MAG.
Przy metodzie TIG spawacz zwykle trzyma w jednej ręce uchwyt z elektrodą wolframową, a w drugiej pręt dodatkowy. Brakuje wtedy ręki do przestawiania detalu, dlatego obrót sterowany pedałem albo ustawiony na stałą prędkość bardzo ułatwia pracę przy cienkościennych rurach i elementach ze stali nierdzewnej czy aluminium. Mniej przerw w spoinie oznacza też mniej miejsc, w których trzeba ponownie zajarzyć łuk.
Stanowisko pracy z pozycjonerem
Pozycjoner najwięcej daje jako część dobrze zorganizowanego stanowiska. Mniejsze modele często ustawia się obok lub na stole spawalniczym, gdzie przygotowujesz i sczepiasz detale przed spawaniem właściwym. Dodatkowe uchwyty i elementy mocujące znajdziesz w kategorii akcesoria do pozycjonerów i obrotników.
Zasady ustawienia urządzenia, mocowania detalu, dopuszczalne obciążenie przy różnych kątach pochylenia, a także zasady pracy przy elemencie, który się obraca, określa instrukcja producenta danego modelu. Przy pracy z pozycjonerem spawacz korzysta z tych samych środków ochrony indywidualnej co przy zwykłym spawaniu, czyli przyłbicy i odzieży ochronnej. Do tego dochodzą rękawice spawalnicze.
Przejrzyj modele w tej kategorii, porównaj dane z kart produktów z detalami, które spawasz najczęściej, i zamów pozycjoner dopasowany do swojej pracy w sklepie SPIDWELD.
