Magnum MIG 205 L jest profesjonalnym półautomatem spawalniczym przeznaczonym do spawania stali niskowęglowej, niskostopowej (MAG), stali stopowych (MIG), aluminium i jego stopów oraz do lutospawania.
Posiada również możliwość spawania elektrodami otulonymi (rutylowe, zasadowe, kwaśne - MMA), a także drutami samoosłonowymi (spawanie "bez gazu") oraz metodą TIG Lift prądem stałym DC.
Urządzenie to znajduje zastosowanie w ciężkich warunkach produkcyjnych (przemysłowych), jak i w warsztatach naprawczych.
Dzięki zastosowaniu ustawień synergicznych i czytelnego ekranu LCD, urządzenie jest niezwykle proste w obsłudze i może być użytkowane przez spawaczy nawet z minimalnym doświadczeniem.
Metodą MIG/MAG można spawać zarówno przy użyciu ustawień ręcznych (MIG MAN), jak i korzystając z gotowych programów synergicznych (MIG SYN).
Zestawienie programów synergicznych:
(program | gaz osłonowy | średnica drutu | zakres grubości materiału)
- Fe/C (stal zwykła) | MIX (Ar+CO2) | 0,6 mm | 0,7 ÷ 3,4 mm
- Fe/C (stal zwykła) | CO2 lub MIX (Ar+CO2) | 0,8 mm | 0,8 ÷ 4,8 mm
- Fe/C (stal zwykła) | CO2 lub MIX (Ar+CO2) | 1,0 mm | 1,0 ÷ 6,4 mm
- 308, 316 (stal nierdzewna i kwasoodporna) | 100% Argon lub Ar + 2% CO2 | 0,8 mm | 0,9 ÷ 4,8 mm
- 308, 316 (stal nierdzewna i kwasoodporna) | 100% Argon lub Ar + 2% CO2 | 1,0 mm | 1,0 ÷ 6,4 mm
- AlMg, AlSi (stopy aluminium) | 100% Argon | 1,0 mm | 0,9 ÷ 4,8 mm
- AlMg, AlSi (stopy aluminium) | 100% Argon | 1,2 mm | 1,2 ÷ 6,4 mm
- FCAW-S (druty rdzeniowe) | MIX* | 0,8 mm | 0,8 ÷ 4,8 mm
- FCAW-S (druty rdzeniowe) | MIX* | 1,0 mm | 1,0 ÷ 6,4 mm
- CuSi, CuAl (lutospawanie) | 100% Argon | 0,8 mm | 0,8 ÷ 4,8 mm
- CuSi, CuAl (lutospawanie) | 100% Argon | 1,0 mm | 1,0 ÷ 6,4 mm
MIX* - w przypadku drutów rdzeniowych samoosłonowych nie ma potrzeby stosowania gazu osłonowego. W przypadku drutów rdzeniowych NIE samoosłonowych należy stosować odpowiedni gaz osłonowy podany przez jego producenta.
MIG 205 L posiada profesjonalny podajnik drutu i gniazdo "euro złącze", co umożliwia zastosowanie różnych typów uchwytów spawalniczych oraz wyjście na podgrzewacz gazu.
Wewnątrz komory podajnika znajduje się pokrętło Burn Back. Pokrętło służy do regulacji wysokości upalania drutu po zakończeniu spawania. Pokrętłem można także wyregulować, w jakiej odległości od końcówki prądowej ma upalać się drut spawalniczy.
Parametry techniczne:
- Zasilanie: AC 230 [V], 50 [Hz]
- Pobór mocy: max. 6,4 [kVA]
- Wymagane zabezpieczenie: 20 [A], typ C
- Prąd spawania MIG/MAG: 40 ÷200 [A]
- Prąd spawania TIG Lift DC: 10 ÷ 200 [A]
- Prąd spawania MMA: 10 ÷ 170 [A]
- Napięcie biegu jałowego: 60 [V]
- Masa szpuli drutu: max. 5 [kg]
- Średnica drutu: 0.6/0.8/0.9/1.0/1.2 [mm]
- Spawanie "bez gazu": Tak
- Sprawność: 60 [%]
- Klasa ochrony obudowy: IP21S
- Waga netto: 13,5 [kg]
Urządzenie to wyposażone jest w przeciążeniowy układ zabezpieczenia termicznego, zapobiegający nadmiernemu przegrzewaniu się. Zasilane jest z sieci 230 V.
Urządzenie posiada przejrzysty, czytelny panel na którym znajdują się m.in.:
- wyświetlacz LCD
- pokrętło i przycisk w jednym - służy do wyboru metody spawania oraz innych dostępnych parametrów
- pokrętło regulacji indukcyjności dla metody MIG/MAG
- pokrętło regulacji wartości napięcia prądu spawania dla metody MIG/MAG / regulacja funkcji Arc Force dla metody MMA
- pokrętło regulacji prędkości podawania drutu / prądu spawania
MIG 205 L posiada możliwość lutospawania. Jest to proces łączenia metali pośredni pomiędzy lutowaniem twardym a spawaniem.
Połączenie uzyskuje się wyłącznie przez stopienie specjalnego spoiwa-lutu (spoiwo na bazie miedzi SG-CuSi3, SG-CuSn6), bez nadtapiania łączonych metali, natomiast technika procesu i sposób przygotowania krawędzi łączonych przedmiotów są podobne jak przy spawaniu.
Obecnie bardzo powszechne jest używanie blach galwanizowanych cynkiem. W procesie spawania parujący cynk jest przyczyną porowatości spoin, ponieważ wysokie temperatury powstające w tym obszarze niszczą warstwę ochronną, a elementy łączone tracą swoją odporność korozyjną. Mechaniczne usuwanie cynku przed spawaniem, jak i ponowne nakładanie z miejsc, w których nastąpiło odparowanie jest procesem bardzo kosztownym. Natomiast uzupełnianie ubytków preparatami typu "cynk spray" niedostatecznie zabezpiecza konstrukcję przed korozją. Poza tym przy spawaniu blach ocynkowanych następuje bardzo duża emisja szkodliwych dla zdrowia spawaczy oparów cynku. Tych wszystkich problemów unika się stosując technologię lutospawania metodą MIG/MAG.
Wyposażenie standardowe:
- półautomat spawalniczy
- uchwyt spawalniczy MIG MB-15 ze złączem EURO / 3,0 m
- przewód masowy z zaciskiem kleszczowym / OS 35 mm2 / 2,0 m
- przewód elektrodowy z uchwytem MMA / OS 35 mm2 / 2,0 m
- rolka podajnika typ 2RA fi 1,0 / 1,2 mm U-kształtna do aluminium (zamontowana w podajniku)
- rolka podajnika typ 2RA fi 0,8 / 1,0 mm V-kształtna (dodatkowa)
- wkład teflonowy czerwony do aluminium (zamontowany w uchwycie)
- wkład stalowy powlekany niebieski (dodatkowy)
- instrukcja obsługi w języku polskim
Pakiet akcesoriów 1:
- drut spawalniczy samoosłonowy FLUX 0,8 mm / 0,9 kg
- elektrody spawalnicze rutylowe / 1,0 kg
- preparat antyodpryskowy 400 ml
- rękawice spawalnicze MIG / 1 para
- dysza gazowa MB-15 / 2 szt.
- końcówka prądowa MB-15 fi 0,8 mm / 5 szt.

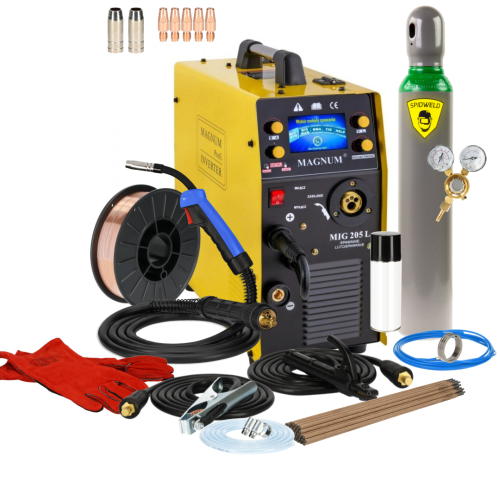

Pakiet akcesoriów 2 (Expert):
- butla z mieszanką ARG/CO2 8 litrów (nowa, pełna, 10-letnia legalizacja, kołpak chroniący zawór)
- reduktor gazu MINI 2 manometry
- drut spawalniczy SG2 0,8 mm / 5,0 kg
- elektrody spawalnicze rutylowe / 1,0 kg
- preparat antyodpryskowy 400 ml
- rękawice spawalnicze MIG / 1 para
- dysza gazowa MB-15 / 2 szt.
- końcówka prądowa MB-15 fi 0,8 mm / 5 szt.
- wąż do podłączenia gazu + opaski zaciskowe
Pakiet akcesoriów 3 (Expert+):
- przyłbica samościemniająca 510G
- butla z mieszanką ARG/CO2 8 litrów (nowa, pełna, 10-letnia legalizacja, kołpak chroniący zawór)
- reduktor gazu MINI 2 manometry
- drut spawalniczy SG2 0,8 mm / 5,0 kg
- elektrody spawalnicze rutylowe / 1,0 kg
- preparat antyodpryskowy 400 ml
- rękawice spawalnicze MIG / 1 para
- dysza gazowa MB-15 / 2 szt.
- końcówka prądowa MB-15 fi 0,8 mm / 5 szt.
- wąż do podłączenia gazu + opaski zaciskowe
Pakiet akcesoriów 4 (Expert+ MAX):
- przyłbica samościemniająca 510G
- butla z mieszanką ARG/CO2 8 litrów (nowa, pełna, 10-letnia legalizacja, kołpak chroniący zawór)
- reduktor gazu MINI 2 manometry
- drut spawalniczy SG2 0,8 mm / 5,0 kg
- drut spawalniczy SG2 1,0 mm / 5,0 kg
- drut spawalniczy samoosłonowy FLUX 0,8 mm / 0,45 kg
- wkład stalowy spiralny czerwony / 3 m
- elektrody spawalnicze rutylowe / 1,0 kg
- preparat antyodpryskowy 400 ml
- rękawice spawalnicze MIG / 1 para
- szczypce spawalnicze MIG/MAG
- kątownik magnetyczny 11,0 kg
- kątownik magnetyczny 22,0 kg
- dysza gazowa MB-15 / 2 szt.
- końcówka prądowa MB-15 fi 0,8 mm / 5 szt.
- końcówka prądowa MB-15 fi 1,0 mm / 5 szt.
- wąż do podłączenia gazu + opaski zaciskowe
Pakiet akcesoriów 5 (Expert Aluminium):
- uchwyt spawalniczy MIG MB-15 / 5,0 m (dodatkowy uchwyt do stali czarnej)
- przyłbica samościemniająca 510G
- butla z mieszanką ARG/CO2 8 litrów (nowa, pełna, 10-letnia legalizacja, kołpak chroniący zawór)
- butla z gazem ARGON 8 litrów (nowa, pełna, 10-letnia legalizacja, kołpak chroniący zawór)
- reduktor gazu MINI 2 manometry do butli ARG/CO2
- reduktor gazu MINI 2 manometry do butli ARGON
- drut spawalniczy SG2 0,8 mm / 5,0 kg
- drut spawalniczy AlMg5 do aluminium fi 1,0 mm / 2,0 kg
- drut spawalniczy samoosłonowy FLUX 0,8 mm / 0,45 kg
- elektrody spawalnicze rutylowe / 1,0 kg
- preparat antyodpryskowy 400 ml
- rękawice spawalnicze MIG / 1 para
- szczypce spawalnicze
- kątownik magnetyczny 11,0 kg
- kątownik magnetyczny 22,0 kg
- dysza gazowa MB-15 / 2 szt.
- końcówka prądowa MB-15 fi 0,8 mm / 5 szt.
- końcówka prądowa MB-15 fi 1,0 mm ALU / 5 szt.
- wąż do podłączenia gazu + opaski zaciskowe 2 kpl.
Pakiet akcesoriów 6 (Expert Aluminium + TIG):
- uchwyt spawalniczy TIG z zaworkiem / 4 m
- uchwyt spawalniczy MIG MB-15 / 5,0 m (dodatkowy uchwyt do stali czarnej)
- przyłbica samościemniająca 718G
- butla z mieszanką ARG/CO2 8 litrów (nowa, pełna, 10-letnia legalizacja, kołpak chroniący zawór)
- butla ARGON 8 litrów (nowa, pełna, 10-letnia legalizacja, kołpak chroniący zawór)
- reduktor gazu MINI 2 manometry (do butli z mieszanką)
- reduktor gazu MINI 2 manometry (do butli z Argonem)
- drut spawalniczy SG2 0,8 mm / 5,0 kg
- drut spawalniczy AlMg5 do aluminium fi 1,0 mm / 2,0 kg
- drut spawalniczy samoosłonowy 0,8 mm / 0,45 kg
- elektrody spawalnicze rutylowe / 1,0 kg
- preparat antyodpryskowy 400 ml
- rękawice spawalnicze MIG / 1 para
- rękawice spawalnicze TIG / 1 para
- szczypce spawalnicze MIG/MAG
- kątownik magnetyczny 11,0 kg
- kątownik magnetyczny 22,0 kg
- dysza gazowa MB-15 / 2 szt.
- końcówka prądowa MB-15 fi 0,8 mm / 5 szt.
- końcówka prądowa MB-15 fi 1,0 mm ALU / 5 szt.
- drut TIG do stali czarnej 1,6 mm / 1,0 kg
- drut TIG do stali czarnej 2,0 mm / 1,0 kg
- drut TIG 308LSi do stali nierdzewnej 1,6 mm / 1,0 kg
- drut TIG 308LSi do stali nierdzewnej 2,0 mm / 1,0 kg
- przybornik, pudełko do części TIG/MIG - 1 szt.
- elektroda wolframowa fi 1,6 / 2,0 / 2,4 mm / po 2 szt. każdej
- tulejka zaciskowa fi 1,6 / 2,0 / 2,4 mm / po 2 szt. każdej
- łącznik prądowy fi 1,6 / 2,0 / 2,4 mm / po 2 szt. każdego
- dysze ceramiczne nr 6 / 7 / 8 / po 2 szt. każdej
- korek krótki i długi / po 1 szt.
- wąż do podłączenia gazu + opaski zaciskowe 2 kpl.
